- Model No.: pg11
- Certificazione : RoHS , CE
- Trattamento della superficie : Zincato
- Colore : Bianco
- Grado IP : IP68
- Materiale : Acciaio inossidabile
- Tipo : Resistenza alla torsione
- Trademark: HJSi
- Packing: 1000
- Standard: 30*26*16
- Origin: Zhejiang China
- HS Code: 7307290000
- Production Capacity: 500000

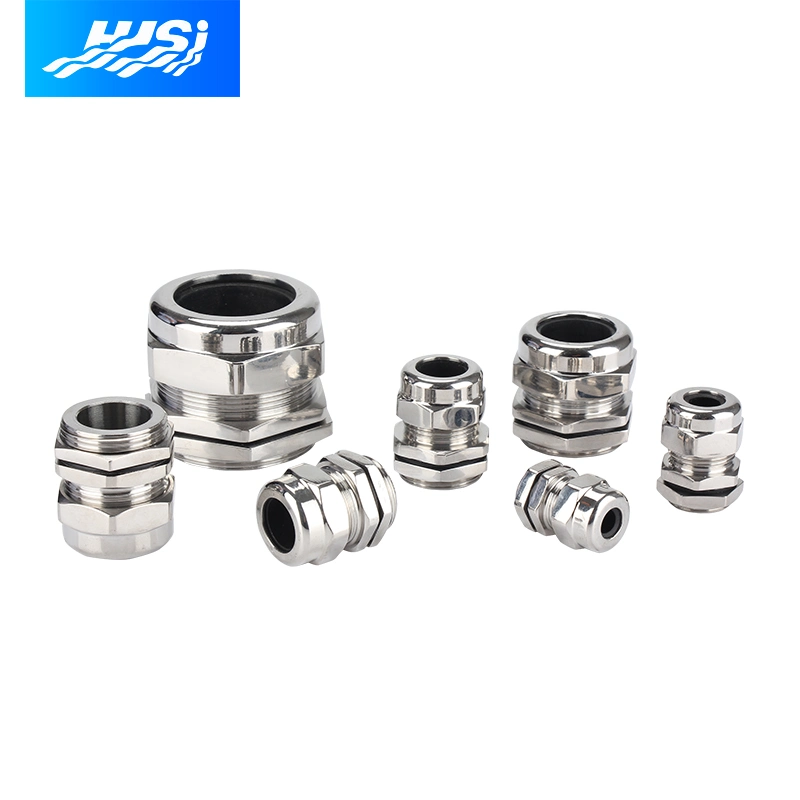

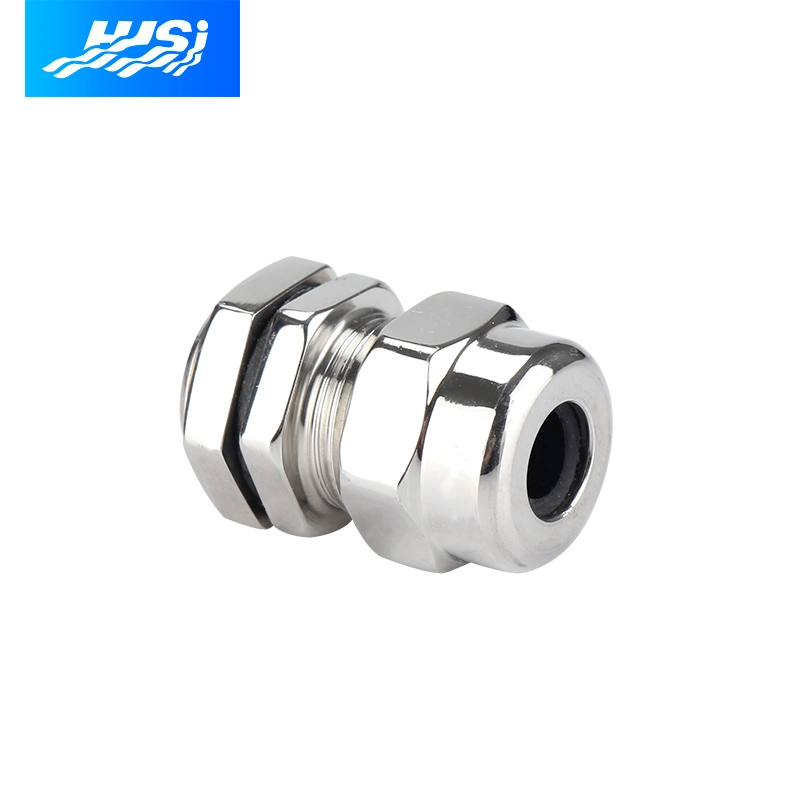

Descrizione di prodottoentrata della ghiandola di cavo pg11 per le applicazioni industrialiMateriale: Corpo: SUS304/SUS316, guarnizione: PoliammideSigillamento: Gomma modificataGrado di protezione: All'interno dell'intervallo di pressione e dell'uso della O La testa stretta della vite dell'anello sigillante, il suo grado di protezione può Raggiungere IP68. Temperatura di funzionamento: Stato statico: -40º C a 120º C, short-time150º C. Caratteristiche di prodotto: il disegno speciale del morsetto e delle guarnizioni, l'installazione estremamente facile, vestito per vasta gamma di cavo, la forte resistenza d'allungamento, impermeabilizza, impolvera la prova, resiste a salare, acido, l'alcool, grasso e l'altro solventeApplicazioni: Accessorio impermeabile del cavo del connettore di cavoi prodotti, giuntura possono accedere al contenitore di strumentazione, possono egualmente secondo la selezione elettrica della strumentazione dell'inclusione e dell'esportazione di accesso del filetto per il filetto internodevicess, macchine ed attrezzature esigenti prova dell'alcali
Filetto | Item. No. | Intervallo del cavo | Filetto O. D. | Lunghezza del filetto | Formato della chiave | Std. Pkg |
AG | Ф (millimetro) | C1 (millimetro) | GL (millimetro) | A& F (millimetro) | (pc) | |
M8 x1.25 | HJS- M8-4 | 2-5 | 6 | 12 | 100 | |
M10x1.5 | HJS - M10-6.5 | 3-6.5 | 10 | 7 | 15/14 | 50 |
M12x1.5 | HJS - M12-6 | 3-6.5 | 12 | 7 | 18/14 | 50 |
HJS - M12-8 | 4-8 | 12 | 7 | 18/19 | 50 | |
M14X1.5 | HJS-M14-8 | 4-8 | 12 | 7 | 19/18 | 50 |
M16x1.5 | HJS - M16S-8 | 4-8 | 16 | 7 | 21/19 | 50 |
HJS - M16L-10 | 5-10 | 16 | 7 | 21/22 | 50 | |
M18x1.5 | HJS - M18-10 | 5-10 | 18 | 8 | 21/22 | 50 |
HJS - M18-12 | 6-12 | 18 | 8 | 24/22 | 50 | |
HJS - M18L-10 | 5-10 | 18 | 8 | 21/22 | 50 | |
HJS - M18L-12 | 6-12 | 18 | 8 | 24/22 | 50 | |
M20x1.5 | HJS-M20S-12 | 6-12 | 20 | 8 | 22/24 | 50 |
HJS - M20-14 | 9-14 | 20 | 8 | 24/27 | 50 | |
HJS - M20L-11 | 7-12 | 20 | 8 | 22/24 | 50 | |
HJS-M20L-14 | 9-14 | 20 | 8 | 24/27 | 50 | |
M22x1.5 | HJS - M22S-14 | 9-14 | 25 | 8.5 | 24/27 | 50 |
M25x1.5 | HJS - M25-14 | 9-14 | 25 | 9 | 27/30 | 50 |
HJS - M25-16 | 11-16 | 25 | 9 | 30/32 | 50 | |
HJS - M25-18 | 13-18 | 25 | 9 | 30/32 | 50 | |
HJS - M25L-18 | 13-18 | 25 | 13 | 30/32 | 50 | |
M27x1.5 | HJS-M27-18 | 13-18 | 25 | 10 | 30/32 | 50 |
M28x1.5 | HJS-M28-18 | 13-18 | 25 | 10 | 30/32 | 50 |
M32x1.5 | HJS-M32S-18 | 13-18 | 32 | 10 | 36/34 | 20 |
M32x1.5 | HJS - M32-22 | 15-22 | 32 | 11 | 36/38 | 20 |
M36x1.5 | HJS-M36-22 | 15-22 | 36 | 11 | 38/40 | 20 |
HJS-M36-25 | 17-25 | 36 | 11 | 40/42 | 20 | |
M40x1.5 | HJS-M40-26.5 | 18-25 | 40 | 12 | 40/45 | 10 |
HJS - M40-31 | 23-32 | 40 | 12 | 45/46 | 10 | |
M50x1.5 | HJS - M50-38 | 32-38 | 50 | 12 | 55/55 | 10 |
HJS - M50-41 | 31-41 | 50 | 12 | 57/60 | 10 | |
M63x1.5 | HJS - M63-41 | 31-41 | 63 | 13 | 66/70 | 10 |
HJS - M63-44 | 35-44 | 63 | 15 | 66/70 | 10 |
Specifica della ghiandola di cavo d'ottone nichelata | ||||||
Punto | Applicabile (millimetri) | Lunghezza del filetto (millimetro) | Filetto O. D. (millimetri) | Lunghezza unita (millimetro) | Foro di montaggio del comitato (millimetri) | Formato della chiave (millimetro) |
PG7 | 3-6.5 | 7 | 12.5 | 17 | 12.5-12.7 | 14 |
PG9 | 4-8 | 8 | 15.2 | 19 | 15.5-15.7 | 18 |
PG11 | 5-10 | 8 | 18.6 | 20 | 18.7-18.9 | 20 |
PG13.5 | 6-12 | 8 | 20.4 | 21 | 20.4-20.6 | 22 |
PG16 | 10-14 | 8 | 22.3 | 21 | 22.3-22.5 | 24 |
PG21 | 13-18 | 9 | 28.2 | 24 | 28.3-28.5 | 30 |
PG29 | 18-25 | 11 | 37 | 31 | 37-37.2 | 40 |
PG36 | 25-32 | 12 | 47 | 36 | 47-47.2 | 51 |
PG42 | 32-38 | 13 | 54 | 37 | 54-54.2 | 58 |
PG48 | 37-44 | 13 | 59.3 | 38 | 59.3-59.2 | 64 |
